उत्पत्ति के प्लेस:
अनहुई, चीन
ब्रांड नाम:
WNK
प्रमाणन:
CE, ISO, HART
मॉडल संख्या:
WNK51
वीडियो
वीडियो
वीडियो

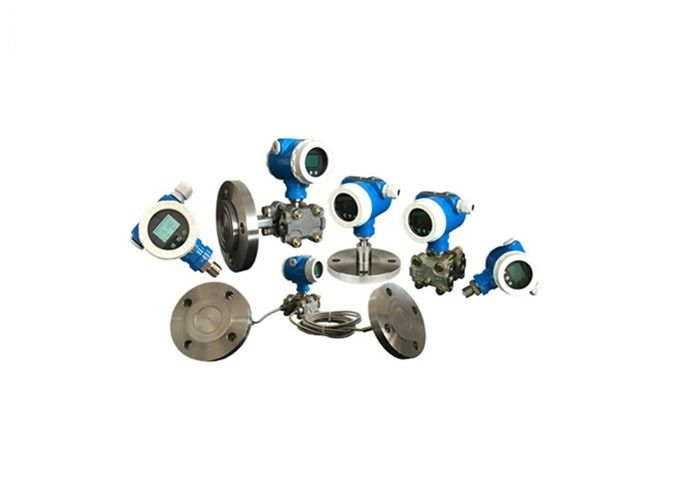

स्थानीय प्रदर्शन के साथ स्तर माप के लिए इलेक्ट्रॉनिक स्मार्ट प्रेशर ट्रांसमीटर
WNK5 श्रृंखला दबाव ट्रांसमीटर हेफ़ेई WNK स्मार्ट टेक्नोलॉजी कंपनी लिमिटेड द्वारा प्रदान किया गया उच्च प्रदर्शन दबाव ट्रांसमीटर है। यह सेल सेंसर और डिजिटल प्रोसेसिंग सर्किट को इकट्ठा करके दबाव, अंतर दबाव और स्तर आदि के भौतिक संकेत को मानक सिग्नल में बदल देता है।
हमारी WNK5 श्रृंखला में उन्नत निर्दिष्ट एकीकृत सर्किट डिजिटल तकनीक लागू करके सर्वोत्तम परिशुद्धता और सिग्नल एकरूपता है। व्यापक कामकाजी तापमान रेंज में अधिकतम परिशुद्धता और मिनी बहाव सुनिश्चित करने के लिए ट्रांसमीटर के प्रत्येक सेट को हमारे कारखाने में परिवेश के तापमान की भरपाई की जाती है।
उत्पाद व्यवहार्यता
1. इंजीनियरिंग प्रक्रिया और माप के सभी क्षेत्रों में गैसों, भाप या तरल पदार्थों में गेज और पूर्ण दबाव माप।
2. तरल पदार्थों में स्तर, आयतन या द्रव्यमान माप।
3. तत्व का पता लगाने के साथ काम करते हुए, गैसों के प्रवाह, भाप और तरल प्रवाह को मापें। (आयतन और द्रव्यमान प्रवाह)
4. 700बार तक उच्च दबाव।
उत्पाद सुविधा
1. 0.05% तक उच्च संदर्भ सटीकता।
2. दीर्घकालिक बहाव ≤±0.25%URL 1 वर्ष के लिए।
3. विकल्प के लिए हार्ट, प्रोफिबस-पीए या एफएफ प्रोटोकॉल।
4. आंतरिक रूप से सुरक्षित और एक्सडी विस्फोट रोधी
5. रेंज डाउन अनुपात 100:1
6. आसान अंशांकन के लिए स्मार्ट प्रकार
तकनीकी डाटा
| मापा मीडिया | तरल, गैस और भाप |
| दबाव सीमा | -100KPa~70MPa |
| आउटपुट सिग्नल | विकल्प के लिए 4~20mA, हार्ट, PROFIBUS-PA |
| शुद्धता | 0.075%, अनुरोध पर अधिक |
| स्थिरता | 5 वर्षों के लिए यूआरएल का ±0.15% |
| तापमान में उतार-चढ़ाव | ±0.03% यूआरएल/10ºC |
| प्रदर्शन | एलसीडी, या सूचक वैकल्पिक |
| आवास सामग्री | अल्युमीनियम14 |
| प्रक्रिया कनेक्शन | एम20×1.5;जी1/2;1/2एनपीटी |
| संरक्षण वर्ग | आईपी66/67 |
| पूर्व प्रमाण | ExiaIICT4, ExiaIICT6, ExiIICT6 |
| बिजली की आपूर्ति | 10.5-55V डीसी 10.5-30V डीसी |
| परिवेश का तापमान | -40 से 85ºC, एलसीडी हेडर के लिए -40 से 80ºC |
| भंडारण तापमान | -45 से 85ºC, एलसीडी हेडर के लिए -40 से 80ºC; |
| माप | डिस्प्ले के साथ: 95*126*52 (मिमी) |
| बिना डिस्प्ले के: 95*115*52 (मिमी) | |
| शुद्ध वजन | 1.7 किग्रा (ब्रैकेट या प्रोसेस कनेक्शन के बिना) |
स्थापना आरेख
ऑर्डर शीट
| नमूना | उत्पाद विवरण | ||
| WNK51 | स्मार्ट उच्च परिशुद्धता दबाव ट्रांसमीटर | ||
| कोड | अनुमोदन | ||
| ए | गैर-खतरनाक क्षेत्रों के लिए | ||
| 1 | ExiaIICT6 | ||
| 2 | ExiaIICT4 | ||
| 3 | ExdIIBT6 | ||
| अन्य स्वीकृतियों या अधिक जानकारी के लिए कृपया हमसे संपर्क करें | |||
| कोड | आउटपुट कोड | ||
| ए | 4...20mA | ||
| एच | 4…20एमए, हार्ट | ||
| पी | प्रोफिबस-पीए | ||
| एफ | सीमांत बल | ||
| कोड | प्रदर्शन | ||
| ए | कोई प्रदर्शन नहीं | ||
| एल | एलसीडी | ||
| कोड | आवास; केबल प्रविष्टि; सुरक्षा | ||
| ए | एल्यूमिनियम14,एम20×1.5,आईपी66/67 | ||
| बी | एल्यूमिनियम 14,जी1/2,आईपी66/67 | ||
| सी | एल्युमिनियम14,1/2एनपीटी,आईपी66/67 | ||
| कोड | गेज दबाव के लिए सेंसर रेंज | कोड | पूर्ण दबाव के लिए सेंसर रेंज |
| 1सी | 100एमबार (10kPa/1mH2O) | 2सी | 100एमबार (10kPa/1mH2O) |
| 1ई | 250एमबार (25kPa/2.5mH2O) | 2ई | 250एमबार (25kPa/2.5mH2O) |
| 1एफ | 400एमबार (40kPa/4mH2O) | 2एफ | 400एमबार (40kPa/4mH2O) |
| 1 घंटे | 1बार (100kPa/10mH2O) | 2 एच | 1बार (100kPa/10mH2O) |
| 1K | 2बार (200kPa/20mH2O) | 2K | 2बार (200kPa/20mH2O) |
| 1M | 4बार (400kPa/40mH2O) | 2M | 4बार (400kPa/40mH2O) |
| 1पी | 10बार (1MPa/100mH2O) | 2पी | 10बार (1MPa/100mH2O) |
| 1एस | 40बार (4MPa/400mH2O) | 2एस | 40बार (4MPa/400mH2O) |
| 1यू | 100बार (10MPa/1000mH2O) | 2यू | 100बार (10MPa/1000mH2O) |
| 1 माह | 400बार (40MPa/4000mH2O) | 2 माह | 400बार (40MPa/4000mH2O) |
| 1X | 700बार (70MPa/7000mH2O) | 2X | 700बार (70MPa/7000mH2O) |
| कोड | अंशांकन, इकाई | ||
| 1 | सेंसर रेंज, एमबार/बार | ||
| 2 | सेंसर रेंज, केपीए/एमपीए | ||
| 3 | सेंसर रेंज, mmH2O/mH2O | ||
| 4 | सेंसर रेंज, पीएसआई | ||
| कोड | डायाफ्राम सामग्री | ||
| 1 | 316एल | ||
| 2 | मिश्र धातु सी-276 | ||
| एक्स | अन्य विशेष आवश्यकता | ||
| अन्य विशेष प्रकार के डायाफ्राम के लिए कृपया हमसे संपर्क करें। | |||
| कोड | प्रक्रिया कनेक्शन; पेंच | ||
| गा | पुरुष धागा G1/2, भीतरी छेद 3 मिमी, 316 | ||
| जीबी | पुरुष धागा G1/2, भीतरी छेद 11.4 मिमी, 316 | ||
| जीसी | महिला धागा G1/2, आंतरिक छेद 3 मिमी, 316 | ||
| गोलों का अंतर | महिला धागा G1/2, भीतरी छेद 11.4 मिमी, 316 | ||
| ना | पुरुष धागा 1/2एनपीटी, भीतरी छेद 3मिमी,316 | ||
| नायब | पुरुष धागा 1/2NPT, आंतरिक छेद 11.4 मिमी, 316 | ||
| एनसी | महिला धागा 1/2एनपीटी, भीतरी छेद 3मिमी,316 | ||
| रा | महिला धागा 1/2एनपीटी, भीतरी छेद 11.4 मिमी,316 | ||
| एमए | पुरुष धागा M20×1.5, भीतरी छेद 3 मिमी, 316 | ||
| एमबी | पुरुष धागा M20×1.5, भीतरी छेद 11.4 मिमी, 316 | ||
| जेएक्स | अन्य विशेष आवश्यकता | ||
| अन्य विशेष कनेक्शन पेंच धागे के लिए, कृपया हमसे संपर्क करें। | |||
| कोड | प्रक्रिया कनेक्शन सामग्री | ||
| 3 | 316 | ||
| एच | मिश्र धातु सी | ||
| कोड | ओवरवॉल्टेज संरक्षण | ||
| ए | नहीं | ||
| एम | ओवरवॉल्टेज संरक्षण | ||
| कोड | माउंटिंग ब्रैकेट | ||
| ए | नहीं | ||
| यू | पाइप के लिए माउंटिंग ब्रैकेट | ||
| विशिष्ट मॉडल#:WNK51 AHL A1P21 MA3 AU | |||
