उत्पत्ति के प्लेस:
अनहुई, चीन
ब्रांड नाम:
WNK
प्रमाणन:
CE, ISO, HART
मॉडल संख्या:
WNK51
वीडियो
वीडियो
वीडियो

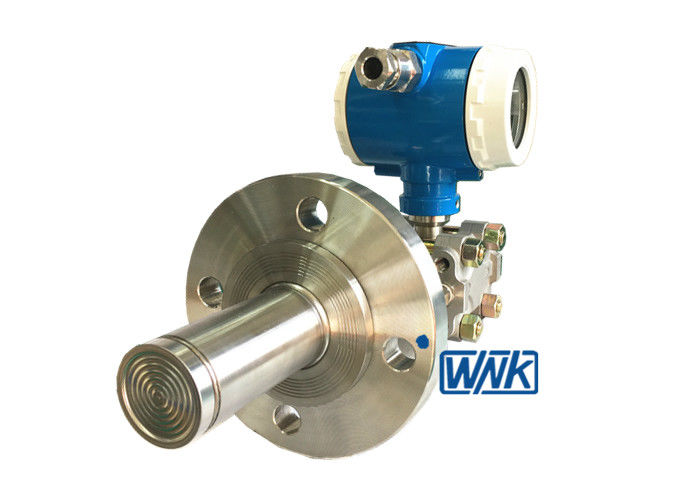

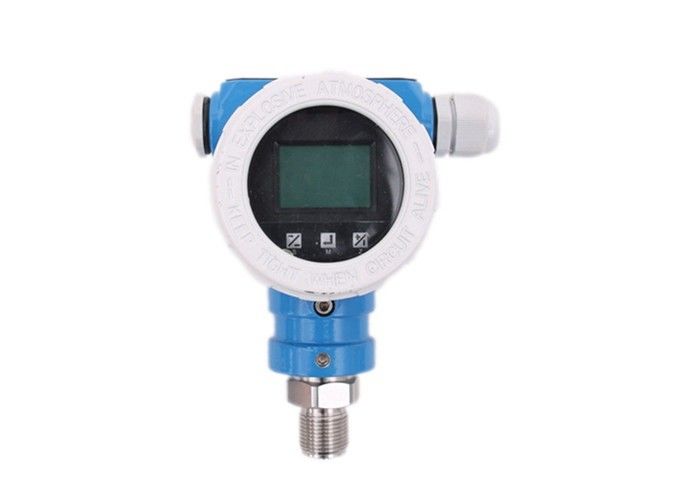

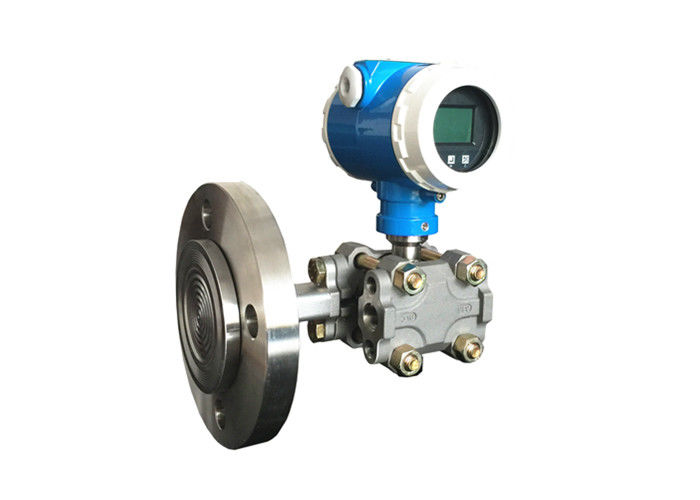

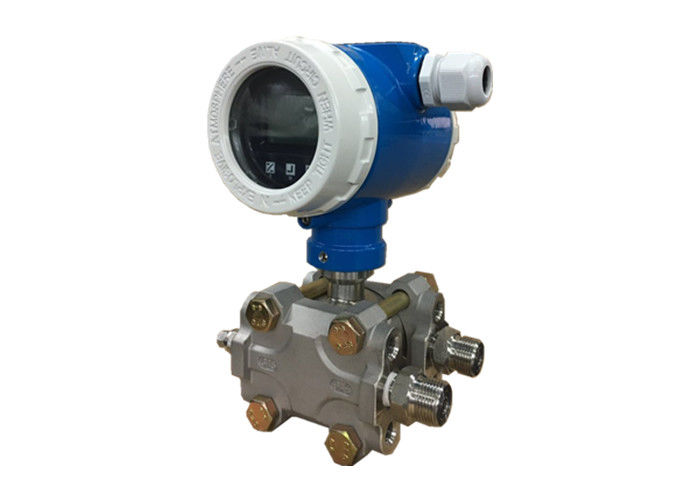

गैस तरल वाष्प माप के लिए समायोज्य डिम्पिंग स्मार्ट दबाव ट्रांसमीटर
WNK5 श्रृंखला दबाव ट्रांसमीटर हेफेई WNK स्मार्ट टेक्नोलॉजी कं, लिमिटेड द्वारा प्रदान किए गए उच्च प्रदर्शन दबाव ट्रांसमीटर हैं। यह दबाव के भौतिक संकेत को बदल देता है,अंतर दबाव और स्तर आदि मानक संकेत में, सेल सेंसर और डिजिटल प्रोसेसिंग सर्किट एकत्र करके।
हमारी WNK5 श्रृंखला में उन्नत निर्दिष्ट एकीकृत सर्किट डिजिटल तकनीक को लागू करके सबसे अच्छी सटीकता और सिग्नल एकरूपता है।ट्रांसमीटर के प्रत्येक सेट हमारे कारखाने में परिवेश तापमान मुआवजा है, अधिकतम परिशुद्धता और व्यापक कार्य तापमान सीमा में न्यूनतम बहाव सुनिश्चित करने के लिए।
उत्पाद का अनुप्रयोग
1इंजीनियरिंग प्रक्रिया और माप के सभी क्षेत्रों में गैसों, भाप या तरल पदार्थों में गेज और पूर्ण दबाव माप।
2तरल पदार्थों में स्तर, आयतन या द्रव्यमान का मापन।
3. पता लगाने वाले तत्व के साथ काम करते हुए, गैसों, भाप और तरल प्रवाह के प्रवाह को मापें.
4उच्च दबाव 700 बार तक।
उत्पाद की विशेषता
1उच्च संदर्भ सटीकता 0.05% तक
2दीर्घकालिक बहाव ≤±0.25%URL 1 वर्ष के लिए।
3विकल्प के लिए हार्ट, प्रोफिबस-पीए या एफएफ प्रोटोकॉल।
4. आंतरिक रूप से सुरक्षित और Exd विस्फोट सबूत
5. रेंज डाउन अनुपात 100:1
6आसान कैलिब्रेशन के लिए स्मार्ट टाइप
तकनीकी डेटा
| मापा हुआ मीडिया | तरल, गैस और भाप |
| दबाव सीमा | -100KPa~70MPa |
| आउटपुट सिग्नल | विकल्प के लिए 4~20mA, हार्ट, PROFIBUS-PA |
| सटीकता | 0.075%, अनुरोध पर अधिक |
| स्थिरता | 5 वर्षों के लिए URL का ±0.15% |
| तापमान में उतार-चढ़ाव | यूआरएल/10 डिग्री सेल्सियस का ±0.03% |
| प्रदर्शन | एलसीडी, या पॉइंटर वैकल्पिक |
| आवास सामग्री | एल्यूमीनियम14 |
| प्रक्रिया कनेक्शन | M20×1.5;G1/2;1/2NPT |
| सुरक्षा वर्ग | IP66/67 |
| पूर्व प्रमाण | Exia II CT4, अन्य विकल्प |
| विद्युत आपूर्ति | 10.5-55 वी डीसी 10.5-30 वी डीसी |
| परिवेश का तापमान | -40 से 85oC, -40 से 80oC एलसीडी हेडर के लिए |
| भंडारण तापमान | एलसीडी हेडर के लिए -45 से 85oC, -40 से 80oC; |
| माप | डिस्प्ले के साथः 95*126*52 (मिमी) |
| बिना डिस्प्ले केः 95*115*52 (मिमी) | |
| शुद्ध भार | 1.7 किलोग्राम (ब्रेकेट या प्रक्रिया कनेक्शन के बिना) |
स्थापना आरेख
आदेश पत्र
| मॉडल | उत्पाद का विवरण | ||
| WNK51 | स्मार्ट उच्च परिशुद्धता दबाव ट्रांसमीटर | ||
| कोड | अनुमोदन | ||
| ए | गैर खतरनाक क्षेत्रों के लिए | ||
| 1 | ExiaIICT6 | ||
| 2 | ExiaIICT4 | ||
| 3 | ExdIIBT6 | ||
| अन्य अनुमोदन या अधिक जानकारी के लिए, कृपया हमसे संपर्क करें | |||
| कोड | आउटपुट कोड | ||
| ए | 4...20mA | ||
| H | 4... 20mA, हार्ट | ||
| पी | PROFIBUS-PA | ||
| F | एफएफ | ||
| कोड | प्रदर्शन | ||
| ए | कोई प्रदर्शन नहीं | ||
| L | एलसीडी | ||
| कोड | आवास; केबल प्रवेश; सुरक्षा | ||
| ए | एल्यूमीनियम-14, एम20×1.5,IP66/67 | ||
| बी | एल्यूमीनियम 14,G1/2,IP66/67 | ||
| सी | एल्यूमीनियम14,1/2NPT,IP66/67 | ||
| कोड | सेंसर रेंज, गेज दबाव के लिए | कोड | पूर्ण दबाव के लिए सेंसर रेंज |
| 1C | 100mbar (10kPa/1mH2O) | 2C | 100mbar (10kPa/1mH2O) |
| 1E | 250mbar (25kPa/2.5mH2O) | 2E | 250mbar (25kPa/2.5mH2O) |
| 1F | 400mbar (40kPa/4mH2O) | 2F | 400mbar (40kPa/4mH2O) |
| 1 घंटा | 1 बार (100kPa/10mH2O) | 2H | 1 बार (100kPa/10mH2O) |
| 1K | 2bar (200kPa/20mH2O) | 2K | 2bar (200kPa/20mH2O) |
| 1M | 4bar (400kPa/40mH2O) | 2M | 4bar (400kPa/40mH2O) |
| 1 पी | 10bar (1MPa/100mH2O) | 2पी | 10bar (1MPa/100mH2O) |
| 1S | 40 बार (4MPa/400mH2O) | 2S | 40 बार (4MPa/400mH2O) |
| 1U | 100 बार (10MPa/1000mH2O) | 2U | 100 बार (10MPa/1000mH2O) |
| 1W | 400 बार (40MPa/4000mH2O) | 2W | 400 बार (40MPa/4000mH2O) |
| 1X | 700bar (70MPa/7000mH2O) | 2X | 700bar (70MPa/7000mH2O) |
| कोड | कैलिब्रेशन, इकाई | ||
| 1 | सेंसर रेंज,mbar/bar | ||
| 2 | सेंसर रेंज,kPa/MPa | ||
| 3 | सेंसर रेंज,mmH2O/mH2O | ||
| 4 | सेंसर रेंज, पीएसआई | ||
| कोड | डायफ्राम सामग्री | ||
| 1 | 316L | ||
| 2 | मिश्र धातु C-276 | ||
| एक्स | अन्य विशेष आवश्यकता | ||
| अन्य विशेष प्रकार के डायफ्राम के लिए, कृपया हमसे संपर्क करें। | |||
| कोड | प्रक्रिया कनेक्शन; पेंच | ||
| जीए | पुरुष धागा G1/2, आंतरिक छेद 3 मिमी,316 | ||
| GB | पुरुष धागा G1/2, आंतरिक छेद 11.4 मिमी,316 | ||
| जीसी | महिला धागा G1/2, आंतरिक छेद 3 मिमी,316 | ||
| जीडी | महिला धागा G1/2, आंतरिक छेद 11.4 मिमी,316 | ||
| NA | नर धागा 1/2 एनपीटी, आंतरिक छेद 3 मिमी,316 | ||
| नोटः | नर धागा 1/2NPT, आंतरिक छेद 11.4 मिमी,316 | ||
| NC | महिला धागा 1/2NPT, आंतरिक छेद 3 मिमी,316 | ||
| एनडी | महिला धागा 1/2NPT, आंतरिक छेद 11.4 मिमी,316 | ||
| एमए | पुरुष धागा M20×15, आंतरिक छेद 3 मिमी,316 | ||
| एमबी | पुरुष धागा M20×15, आंतरिक छेद 11.4 मिमी,316 | ||
| JX | अन्य विशेष आवश्यकता | ||
| अन्य विशेष कनेक्शन पेंच धागा के लिए, कृपया हमसे संपर्क करें। | |||
| कोड | प्रक्रिया कनेक्शन सामग्री | ||
| 3 | 316 | ||
| H | मिश्र धातु सी | ||
| कोड | ओवरवोल्टेज सुरक्षा | ||
| ए | नहीं | ||
| एम | ओवरवोल्टेज सुरक्षा | ||
| कोड | माउंटिंग ब्रैकेट | ||
| ए | नहीं | ||
| यू | पाइप के लिए माउंटिंग ब्रैकेट | ||
| विशिष्ट मॉडल#:WNK51 AHL A1P21 MA3 AU | |||
