उत्पत्ति के प्लेस:
सीएन
ब्रांड नाम:
WNK
प्रमाणन:
CE, ISO9001:2015
मॉडल संख्या:
WNK81MA

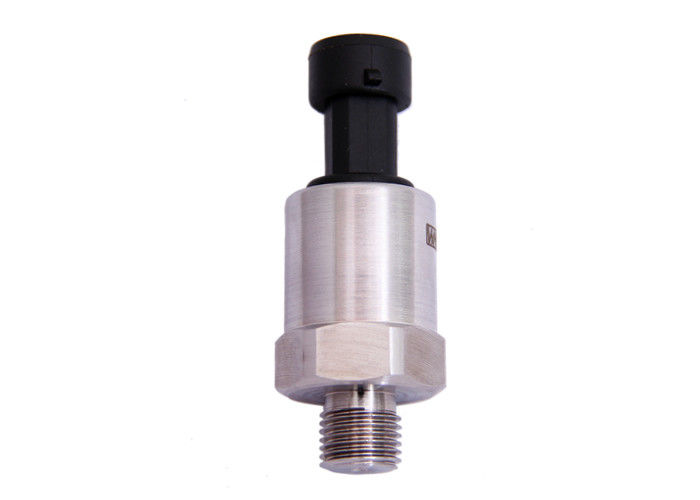

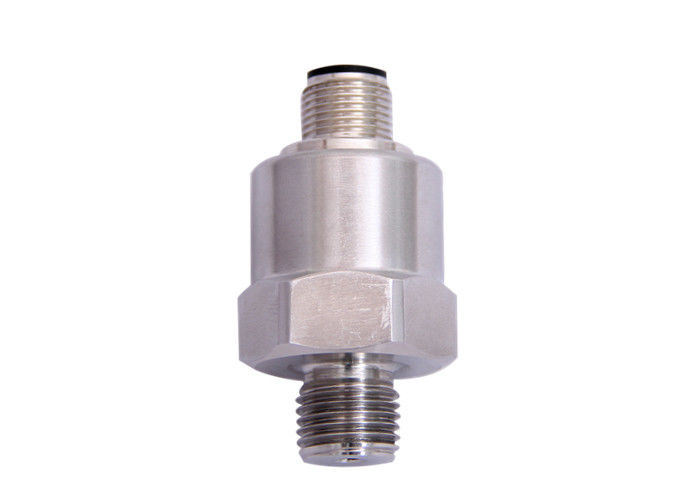

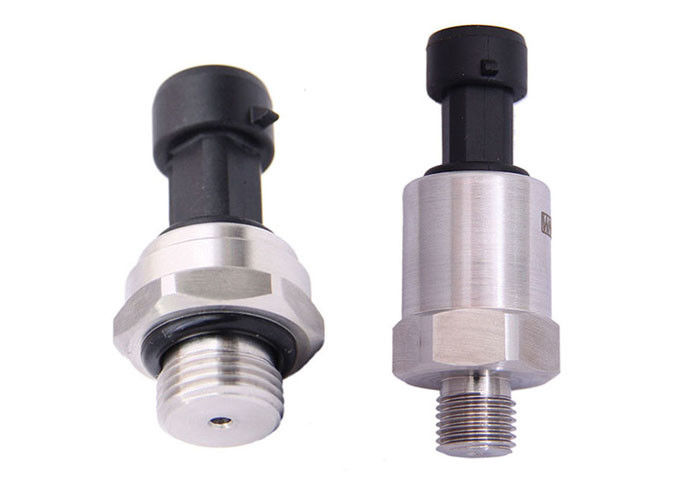

हाइड्रोलिक पनेमाटिक वायु-जल दबाव सेंसर 4 ~ 20mA SS304 आवास के साथ
WNK81MA प्रेशर ट्रांसमीटर एक उच्च स्थिर दबाव ट्रांसमीटर है जिसमें विशिष्ट ASIC सिग्नल कंडीशनिंग चिप और उच्च प्रदर्शन SS316L डायफ्राम फैला हुआ सिलिकॉन प्रेशर सेंसर का उपयोग किया गया है।आंतरिक विशिष्ट एएसआईसी एकीकृत सर्किट मिलीवोल्ट संकेत को मानक वोल्टेज में बदल देता है, वर्तमान या आवृत्ति संकेत. यह आसानी से पीसी इंटरफ़ेस कार्ड, नियंत्रण उपकरणों, स्मार्ट गेज या पीएलसी के साथ कनेक्ट कर सकते हैं. यह कॉम्पैक्ट डिजाइन, हल्के और स्टेनलेस स्टील सील संरचना है,जो इसे संक्षारक वातावरण में काम करने की क्षमता प्रदान करते हैं.
छोटे दबाव ट्रांसमीटर में विश्वसनीय संचालन, स्थिर प्रदर्शन, आसान स्थापना और उपयोग, छोटे आकार, हल्के वजन और उच्च लागत प्रदर्शन की विशेषताएं हैं।
इसे घरेलू पेयजल प्रणाली, वातानुकूलन, मशीनरी और प्रशीतन संयंत्र इंजीनियरिंग, हाइड्रोलिक और वायवीय प्रणालियों में व्यापक रूप से लागू किया जा सकता है।प्रक्रिया उद्योग और पर्यावरण प्रौद्योगिकी.
आवेदन क्षेत्रः
• विभिन्न क्षेत्रों में गैस, वाष्प या तरल के दबाव माप;
• तरल पदार्थ के स्तर, मात्रा या द्रव्यमान को मापना;
• विभिन्न उपयोगकर्ता-परिभाषित समाधानों में एकीकृत;
• स्मार्ट जल और गैस प्रबंधन प्रणाली, स्मार्ट अग्नि नियंत्रण, ऑटोमोबाइल इलेक्ट्रॉनिक्स नियंत्रण, वायु कंप्रेसर, एचवीएसी, पंप, वाल्व आदि;
विशेषताएं:
प्रदर्शन:
| इनपुट | |
| दबाव का प्रकार | गेज दबाव, सील दबाव, पूर्ण दबाव |
| माप सीमा | -0.1~60MPa |
| आउटपुट | |
| एनालॉग | 0.5...4.5V, 4...20mA, 1...5V, 0...10V |
| एनालॉग | मैं2सी, एसपीआई |
| सटीकता | |
| 0.2% | रैखिकता, हाइस्टेरिसिस, दोहरावः<0.2% सेंसर पूर्ण रेंज |
| 0.5 प्रतिशत | रैखिकता, हाइस्टेरिसिस, दोहरावः<0.5% सेंसर पूर्ण रेंज |
| अतिभार | |
| 2.5X दबाव सेंसर पूर्ण पैमाने पर | |
| आवास सूचना। | |
| आवास सामग्री | एसएस 304, क्यू, अल |
| गीला करने वाली सामग्री | SS316L |
| प्रवेश सुरक्षा | IP67 |
विद्युत आपूर्ति
| आपूर्ति वोल्टेज | 5 वी 24 वीडीसी विनियमित बिजली आपूर्ति, |
| आपूर्ति वोल्टेज प्रभाव | 5V आपूर्ति वोल्टेज प्रभावः min.3V/max.5.5V |
आदेश की जानकारीः
| मॉडल | उत्पाद का वर्णन | ||
| WNK81MA | दबाव ट्रांसमीटर | ||
| कोड | दबाव प्रकार | ||
| ए | पूर्ण दबाव | ||
| जी | गेज दबाव | ||
| एस | सीलिंग दबाव | ||
| कोड | सटीकता | ||
| 2 | 0.2% एफएस | ||
| 5 | 0.5% एफएस | ||
| कोड | सेंसर रेंज | ||
| ए | 0.1बार | ई | 10 बार |
| बी | 0.5 बार | F | 50 बार |
| सी | 1 बार | जी | 100 बार |
| D | 5bar | H | 600 बार |
| अन्य श्रेणी विकसित हो रही है | |||
| कोड | आउटपुट | ||
| 1 | 0.5...4.5V DC | ||
| 2 | 4...20mA | ||
| 3 | मैं2सी | ||
| 4 | एसपीआई | ||
| 5 | 0...10V DC | ||
| 6 | 1...5V DC | ||
| एक्स | अनुकूलन | ||
| कोड | विद्युत कनेक्टर | ||
| C1 | पैकर्ड | ||
| C2 | एम12 | ||
| C3 | केबल आउटलेट ((pls केबल लंबाई, जैसे 01 के लिए 1 मीटर के नीचे डाल दिया) | ||
| C4 | मिनी DIN43650 | ||
| C5 | GX12-3 | ||
| सीएक्स | अनुकूलन | ||
| कोड | प्रक्रिया कनेक्टर | ||
| पी1 | G1/4 | पी5 | M12 × 1।5 |
| पी2 | 1/4-18एनपीटी | पी6 | 1/4-19PT |
| पी3 | 1/8-27एनपीटी | पी7 | 7/16-20UF (महिला) |
| पी4 | M14×15 | पीएक्स | अनुकूलन |
| अन्य प्रक्रिया कनेक्टर्स के लिए WNK से संपर्क करें | |||
विशिष्ट आदेश कोडःWNK81MA GC2 C1 P1 | |||
प्रतिस्पर्धात्मक लाभ:
1. 2004 में स्थापित, 13 से अधिक वर्षों के पेशेवर अनुसंधान, विकास और उत्पादन अनुभव;
2अनुकूलन सेवाएं प्रदान करने के लिए अनुभवी और पेशेवर आर एंड डी टीम;
3ट्रांसमीटर कोर तत्वों का उत्पादन- पीसीबी, ट्रांसमीटर निर्माताओं के लिए पीसीबी की आपूर्ति;
4. उच्चतम सटीकता 0.05% एफएस तक;
5विभिन्न आउटपुट I2C, SPI, 4 ~ 20mA, हार्ट, Modbus, Profibus-Pa, 0.5-4.5V, 0.2-2.9V और अन्य एनालॉग आउटपुट;
6हमारे उत्पादों को जर्मनी, नॉर्वे, पोलैंड, फिनलैंड, स्पेन, यूके, फ्रांस, रूस, यूएसए, ब्राजील, मैक्सिको, ऑस्ट्रेलिया, जापान, कोरिया, थाईलैंड, इंडोनेशिया, उरुग्वे और कई अन्य देशों में निर्यात किया गया है।
